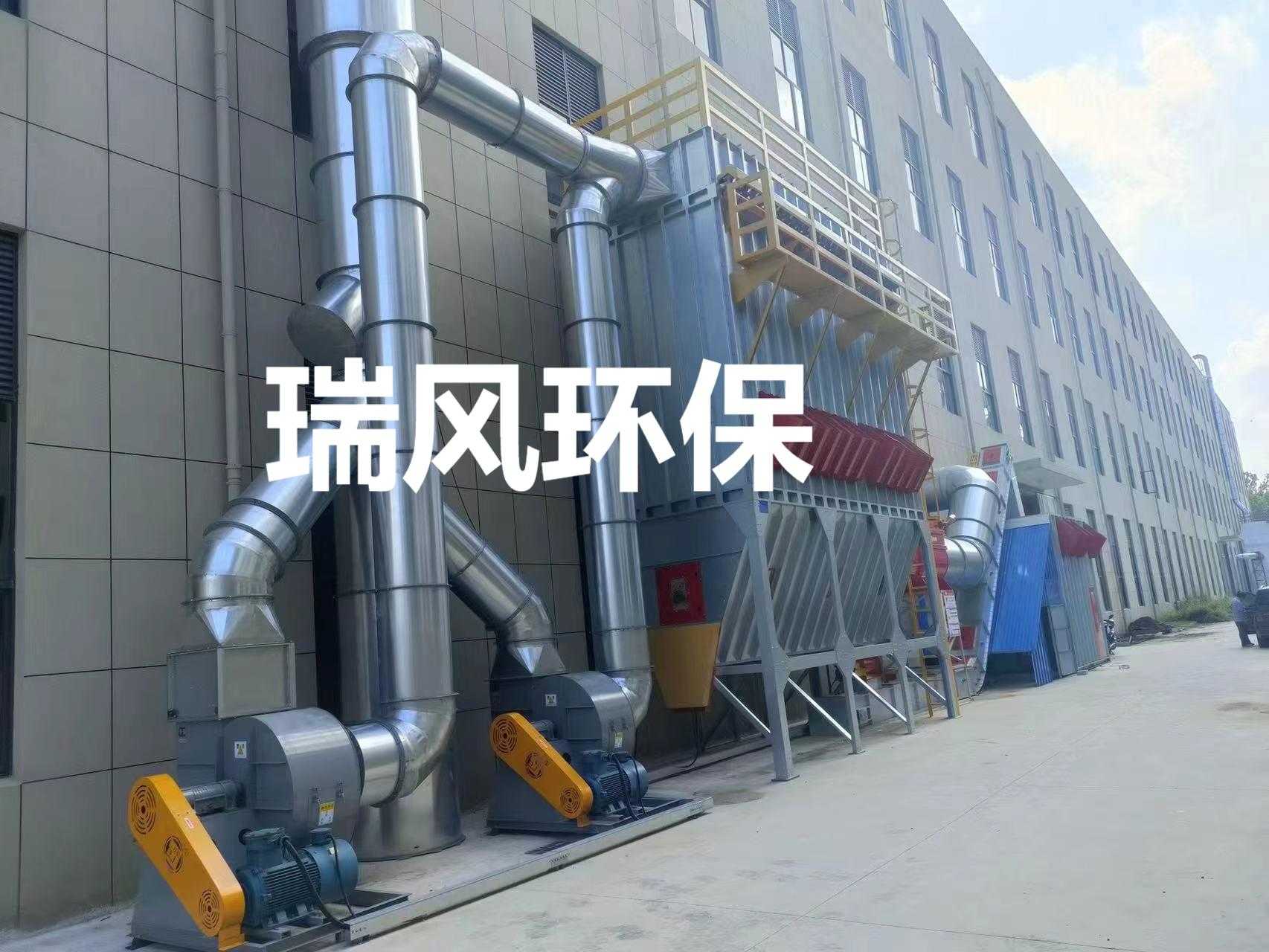

脈沖袋式除塵器是一種高效的除塵設備，廣泛應用于工業生產中的粉塵治理，其工作原理主要基于過濾除塵，并通過脈沖噴吹清灰系統維持設備的持續高效運行。以下是其詳細工作原理：
一、整體除塵流程
脈沖袋式除塵器的工作過程可分為含塵氣體進入、過濾除塵、粉塵收集和清灰再生四個主要階段，具體如下：
1.含塵氣體進入階段
含塵氣體通過進氣管進入除塵器的灰斗（或通過進氣煙道直接進入濾袋室）。由于灰斗內空間較大，氣流速度會降低，部分較大的粉塵顆粒因重力作用自然沉降到灰斗底部，實現初步除塵。
2. 過濾除塵階段
濾袋過濾：經過初步沉降的含塵氣體向上進入濾袋室，穿過濾袋（由合成纖維、玻璃纖維等材料制成）。粉塵顆粒被截留在濾袋外表面，而潔凈氣體則通過濾袋的孔隙進入濾袋內部。
濾袋材質與結構：濾袋的材質決定了除塵效率和適用工況（如耐高溫、耐腐蝕等），其孔隙尺寸通常為幾微米到幾十微米，能有效捕捉細小粉塵（甚至可捕捉0.1微米以上的粉塵，除塵效率達99%以上）。
3. 粉塵收集階段
截留在濾袋外表面的粉塵逐漸堆積，形成粉塵層。粉塵層本身也能起到輔助過濾作用，進一步提高除塵效率。堆積的粉塵在重力作用下，部分會落入灰斗，而灰斗中的粉塵則通過排灰裝置（如星型卸料器）定期排出。
4. 清灰再生階段
清灰必要性：隨著粉塵在濾袋表面的堆積，濾袋的阻力會逐漸增大，影響除塵效率和系統風量。因此，需要定期清灰，使濾袋恢復過濾性能。
脈沖噴吹清灰原理：
脈沖閥啟動：當除塵器阻力達到設定值（或定時）時，清灰控制系統發出信號，脈沖閥開啟。
高壓空氣噴吹：壓縮空氣（壓力通常為0.40.8MPa）通過噴吹管上的噴嘴，以極短的時間（0.10.2秒）高速噴射進入濾袋。
濾袋膨脹與振動：高壓空氣在濾袋內形成瞬間高壓，使濾袋急劇膨脹并產生沖擊振動，同時引起濾袋內部的氣流反向流動。
粉塵脫落：在膨脹、振動和反向氣流的共同作用下，濾袋外表面的粉塵層脫落，落入灰斗。
清灰特點：脈沖清灰屬于“離線清灰”或“在線清灰”（根據設備設計），具有清灰強度高、耗時短、不影響除塵器正常運行的特點。
二、關鍵部件與功能
1. 濾袋
作用：核心過濾元件，直接決定除塵效率。
材料：常見材料包括滌綸、丙綸、芳綸（如Nomex）、P84纖維、玻璃纖維等，需根據粉塵性質（溫度、濕度、腐蝕性等）選擇。
2. 脈沖噴吹系統
組成：包括脈沖閥、噴吹管、噴嘴、氣包（儲存壓縮空氣）和控制系統。
功能：通過瞬間高壓噴吹，清除濾袋表面的粉塵，維持濾袋的透氣性。
3. 灰斗與排灰裝置
灰斗：收集沉降和清灰脫落的粉塵，其錐度設計便于粉塵下滑。
排灰裝置：如星型卸料器、螺旋輸送機等，用于定期將灰斗內的粉塵排出，防止粉塵堆積影響除塵效果。
4. 控制系統
作用：控制脈沖噴吹的時機和頻率，通常根據除塵器阻力（壓差傳感器）或設定時間自動啟動清灰。
類型：可采用PLC（可編程邏輯控制器）或單片機控制系統，實現智能化運行。
三、工作原理總結
脈沖袋式除塵器的工作原理可概括為：
利用濾袋的過濾作用捕捉含塵氣體中的粉塵，通過脈沖噴吹清灰系統清除濾袋表面的粉塵層，從而實現持續高效除塵。 其優勢在于除塵效率高、適用范圍廣（可處理不同性質的粉塵）、運行穩定，是工業除塵的主流設備之一。
四、應用場景與延伸
應用領域：廣泛用于水泥、冶金、化工、電力、食品、制藥等行業的粉塵治理，如高爐煉鐵、礦石破碎、煤粉制備、水泥包裝等工序。
選型要點：需根據粉塵濃度、粒徑分布、溫度、濕度、腐蝕性等參數選擇濾袋材質和除塵器規格，以確保最佳除塵效果和設備壽命。
|
